Линия сборки распределительных устройств среднего напряжения

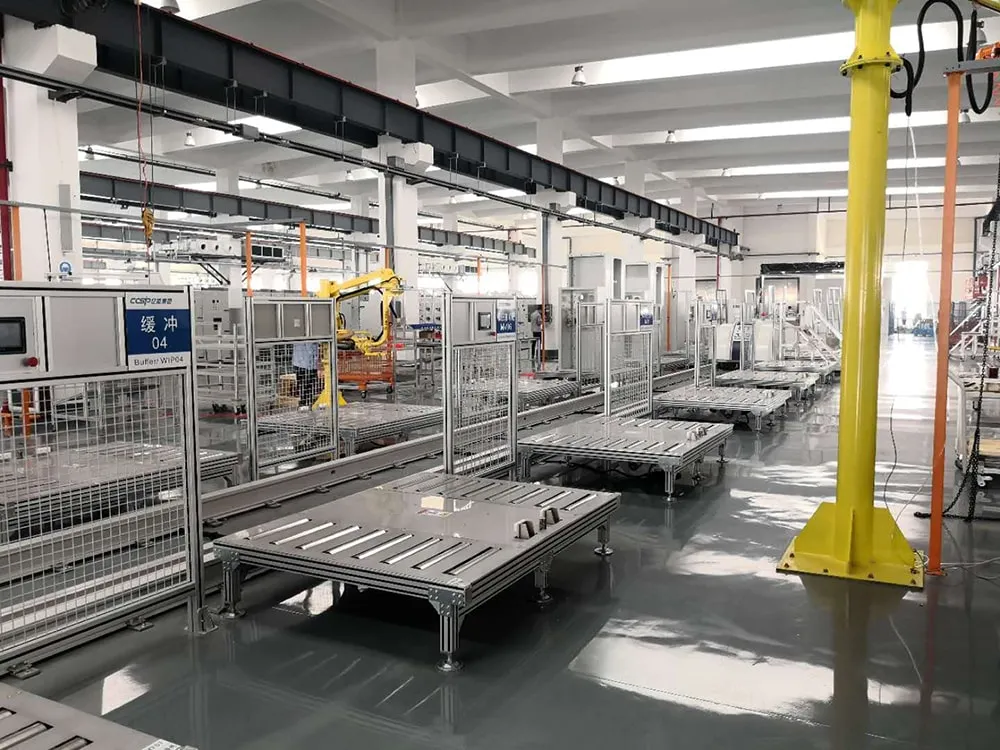

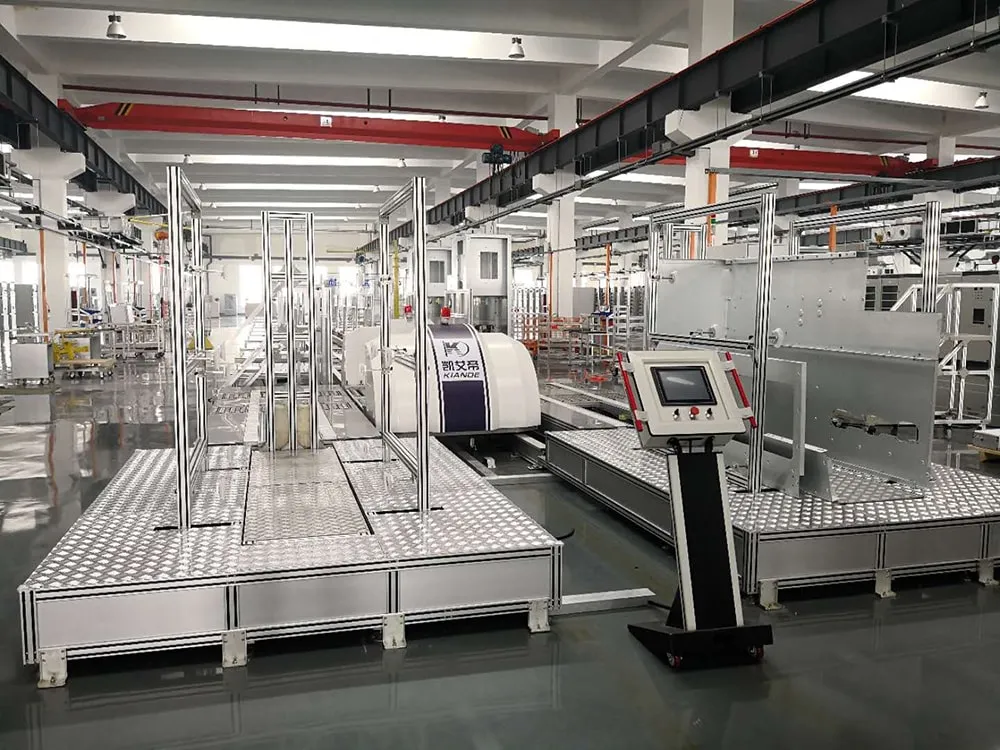

Линия сборки распределительных устройств среднего напряжения осуществляет непрерывное производство от установки корпуса до окончательной сборки изделия. С помощью транспортных тележек RGV, роботизированных модулей, специализированной оснастки и оборудования рабочих станций, весь производственный процесс автоматизируется. Электрические компоненты устанавливаются в корпус распределительного устройства, после чего проводится проверка, ввод в эксплуатацию и окончательная отгрузка. Для каждого этапа предусмотрена отдельная рабочая или буферная станция, а комплектующие размещаются рядом с зоной сборки. Такая организация сокращает перемещения материалов, обеспечивает непрерывность производства и повышает скорость и точность сборки.
| Модель | KD-MVZPX-20-50 |
| Количество стыковочных станций | 20–50 комплектов |
| Система транспортировки | Рельсовая транспортная тележка RGV с приводной головной секцией |
| Сборки рамы | Автоматическое позиционирование с поворотом |
| Количество станций сборки рамы | 2 комплекта |
| Режим управления | ПЛК с подключением к сети |
| Установка трансформаторов тока | Манипулятор |
| Установка дверей | Ручной подъемник или промышленный робот |
| Установка приборного шкафа | Ручной подъемник или промышленный робот |
| Размеры ограждения испытательной зоны (Длина×Ширина×Высота) | 6000×6000×2800мм |
| Производительность | 20 единиц в 8-часовую смену |
| Источник питания | 380–415В, 50–60Гц, 20кВ |
| Размеры линии (Длина×Ширина) | 50000×8000мм |
