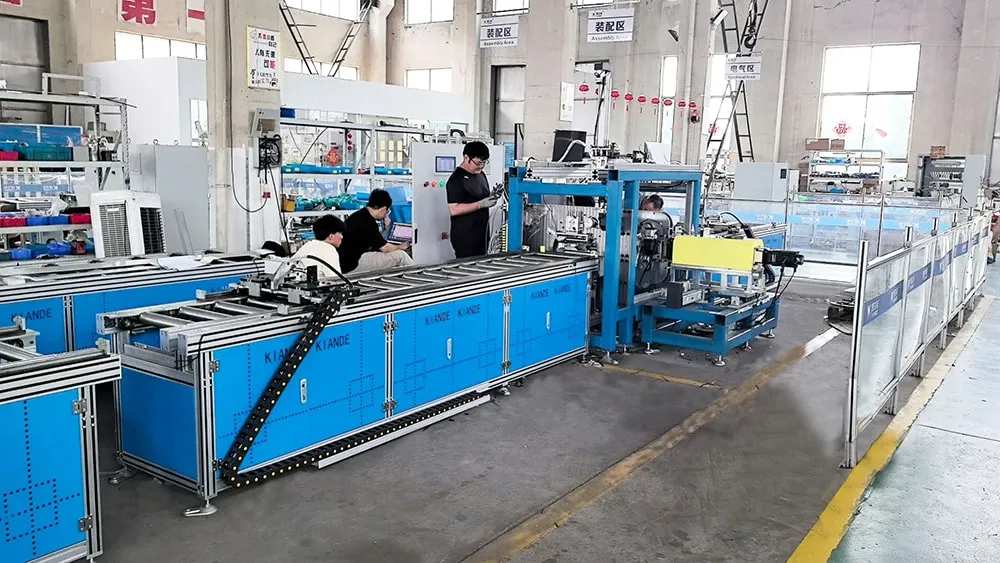

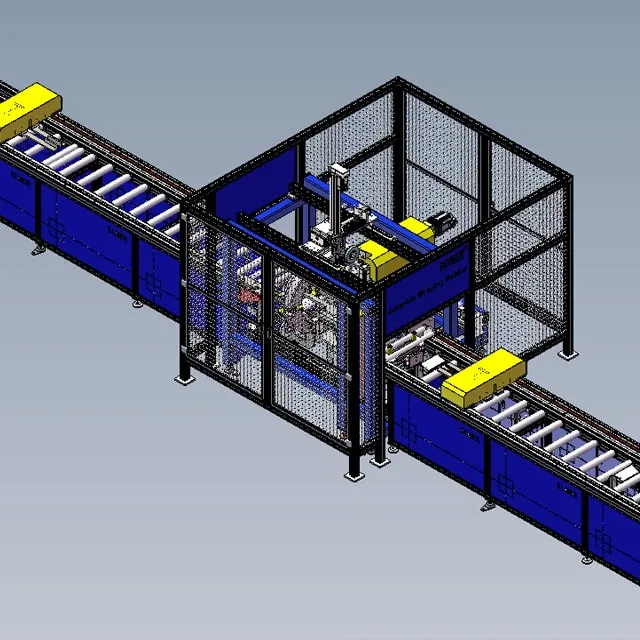

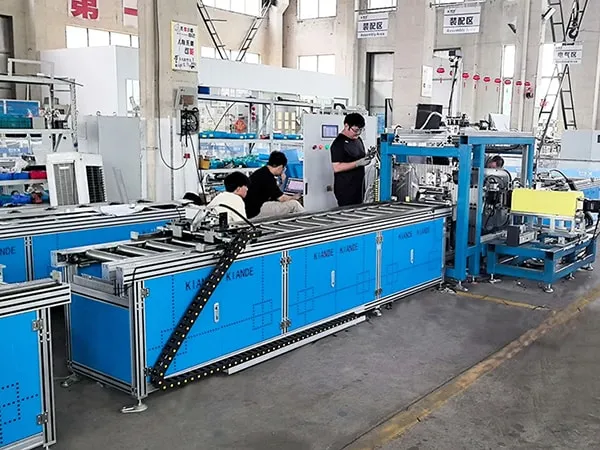

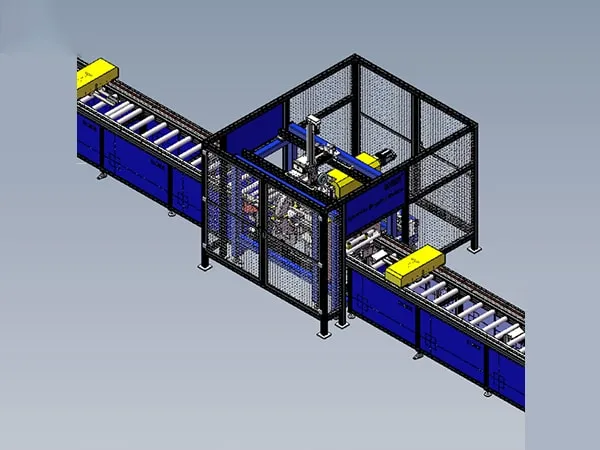

Намоточный станок для наложения изоляции на шины

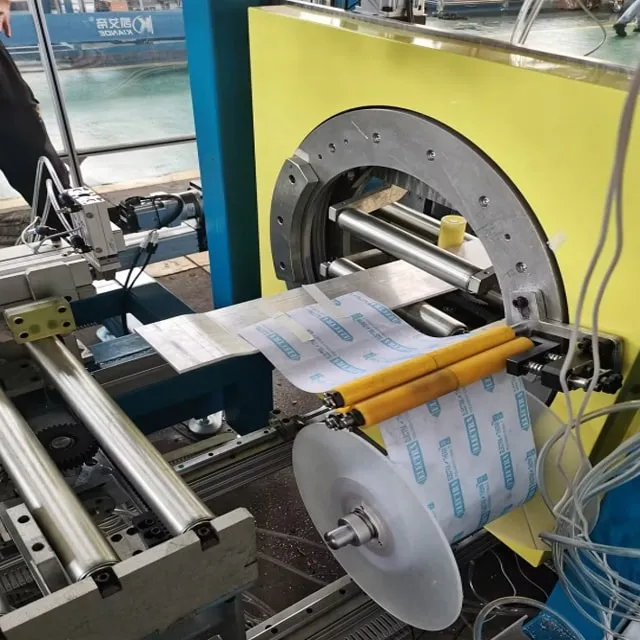

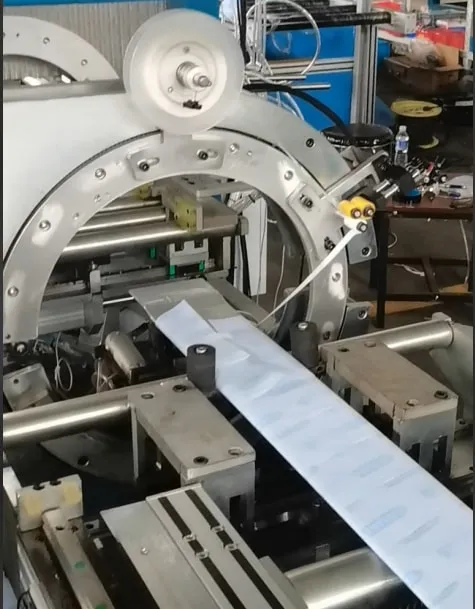

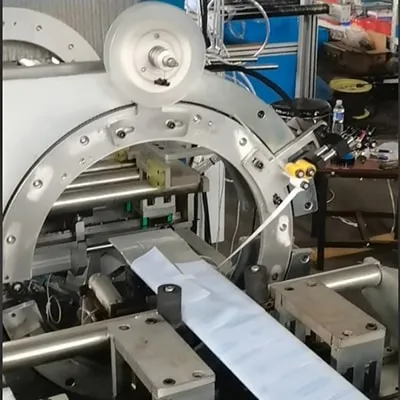

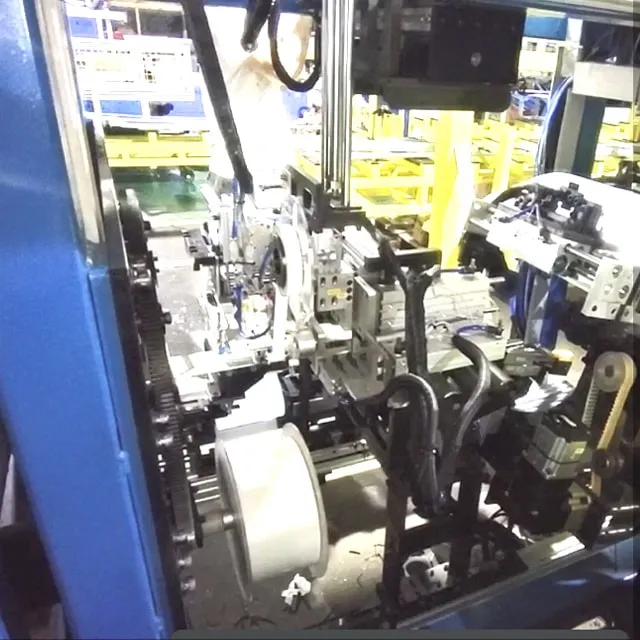

Как известно, традиционные ручные методы обработки отличаются низкой скоростью и большими временными затратами, что приводит к высоким производственным издержкам. Для решение этой проблемы и превращения вашего цеха в наиболее эффективную линию производства токопроводных шин с минимальными производственными издержками наша компания KIANDE рада представить вам наш автоматизированный намоточный станок для наложения изоляции на шины. Процесс производства начинается с автоматического позиционирования шины. Затем система наносит изоляционную ленту с помощью высокоскоростной синхронизированной спирали с установленным цифровым заданием шага, что обеспечивает качественное стопроцентное покрытие. Встроенные датчики с замкнутым контуром поддерживают постоянное натяжение ленты, обеспечивая наложение плотного изоляционного слоя без пустых мест за один цикл производства. Наш автоматизированный станок для намотки изоляции KIANDE строго следит за нахлестом вплоть до 0,2мм. Подобный контроль позволяет обеспечить повышенную диалектрическую точность и удостовериться в отсутствии пустот в изоляции. Хотите улучшить стандарты вашего производства? Свяжитесь с нами уже сегодня для получения индивидуального выгодного коммерческого предложения и отличных технических характеристик.

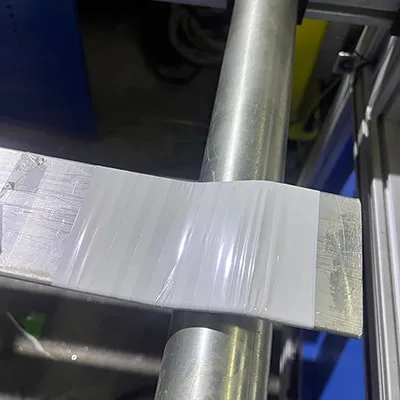

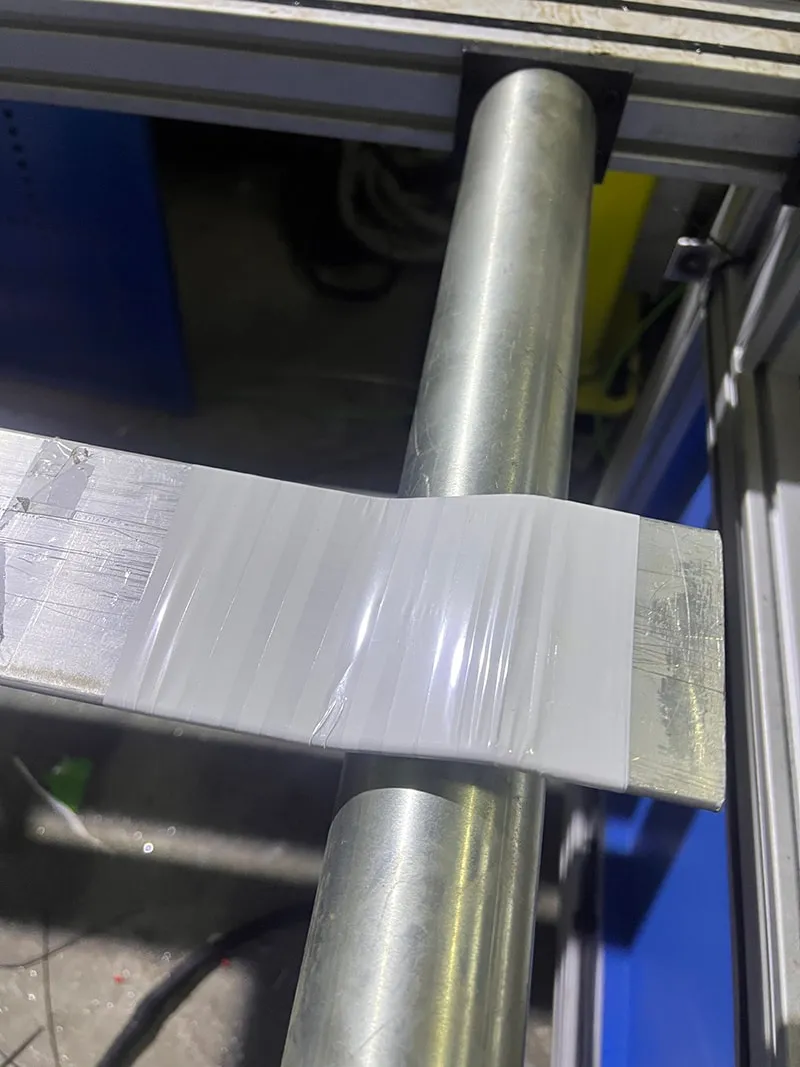

- Шины и распределительные устройства: намотка полиэстеровой пленки или термоусадочной ленты
- Перемычки трансформаторов: изоляционная намотка на гибкие или жесткие соединительные шины

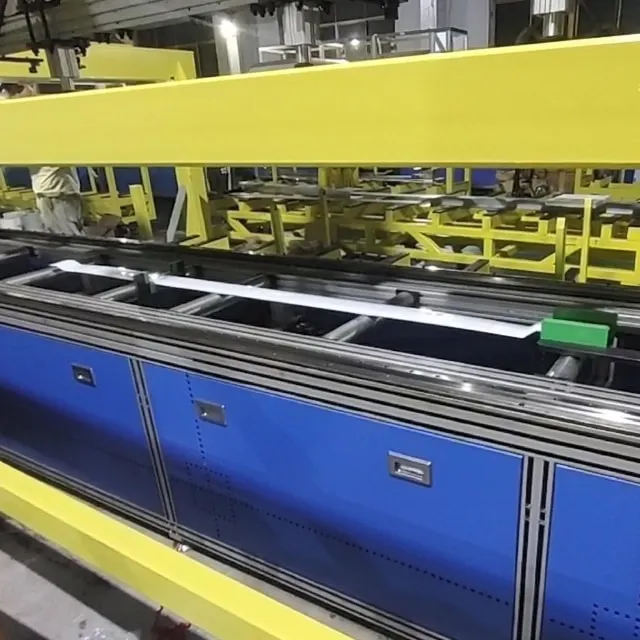

Шина позиционируется автоматически, за счет чего не требуется ручное перемещение
Регулировка натяжения в реальном времени для обеспечения стабильного усилия натяжения
Режимы полной, интервальной, точечной намотки и совместимость с разными изоляционными лентами
Предустановленный шаг, обеспечивающий равномерное покрытие
| Модель | KD-BFJ-M/J-4.5 | |
| Используемый материал | Майларовая/полиэстеровая пленка, изоляционная лента | |
| Размер майларовой/полиэстеровой пленки | Внутренний диаметр | Ø76мм |
| Макс. внешний диаметр | Ø300мм | |
| Ширина | 100–200мм | |
| Размер изоляционной ленты | Внутренний диаметр | Ø76мм |
| Макс. внешний диаметр | Ø150мм | |
| Ширина | 20мм | |
| Ход оси X | 3000мм | |
| Скорость оси X | 0–200мм/с | |
| Скорость намотки майларовой/полиэстеровой пленки Скорость | 1 круг/с | |
| Скорость намотки изоляционной ленты Скорость | 1.5 круг/с | |
| Коэффициент нахлеста | ≥ 50% | |
| Размеры кондукторы | Длина | 1500–4000мм (можно на заказ) |
| Ширина | 80–240мм | |
| Толщина | 5–6мм | |
| Точность повторного позиционирования | ±0.5мм | |
| Источник питания | 380–415В, 50–60Гц | |
| Общая мощность | 10кВ | |
