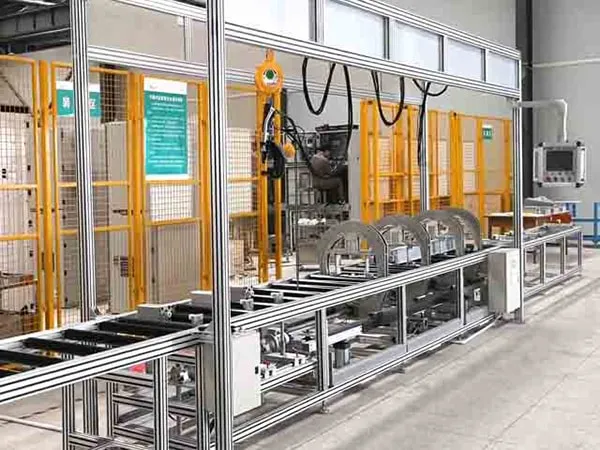

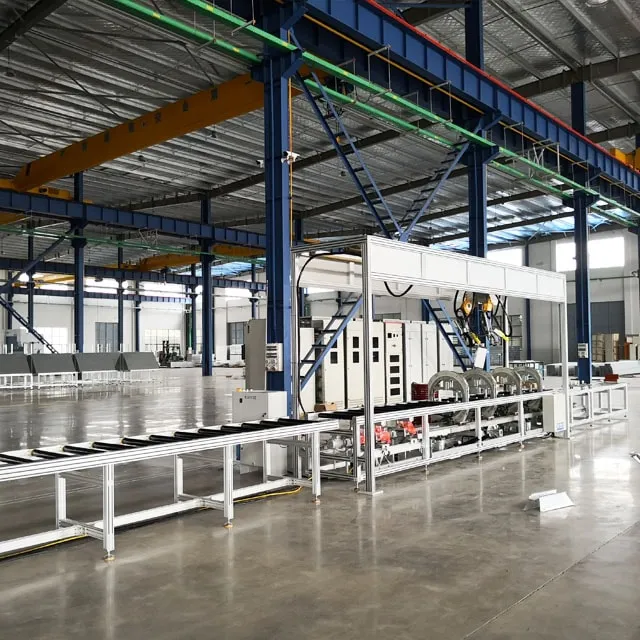

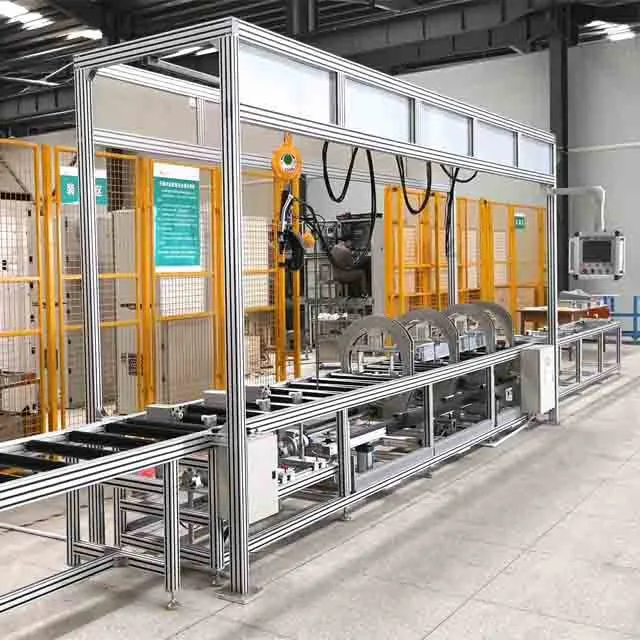

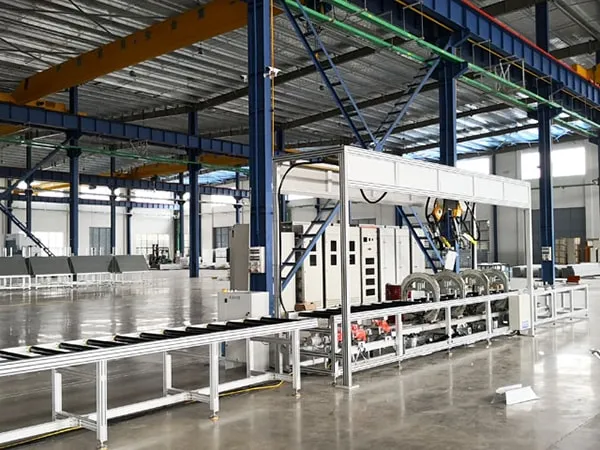

Полуавтоматизированная линия сборки шинопроводов
Полуавтоматизированные линии сборки токопроводных шин KIANDE главным образом предназначены для выполнения работ по сборке шин, сочетающих ручную клепку с удобной автоматизированной транспортировкой между станциями. Стандартная полуавтоматизированная линия сборки включает три основные станции: предварительную сборку, автоматический поворот и монтаж дополнительных элементов. На станции предварительной сборки операторы сначала собирают детали шины и потом фиксируют их с помощью приспособлений, что делает этот этап крайне удобным на этапе сборки. Затем шина перемещается на станцию поворота, где она зажимается для клепки. Сначала вручную заклепывается одна сторона, после чего шина поворачивается на 180°, чтобы вторую сторону можно было заклепать таким же образом. Когда этап заклепки подходит к концу, токопроводная шина перемещается на станцию монтажа комплектующих для установки дополнительных элементов. Данная полуавтоматизированная линия для сборки шин не только удобна в использовании за счет автоматизации этапов транспортировки, поворота и монтажа комплектующих, но и проста в использовании.
- Предварительная сборка, поворачивание и монтаж комплектующих происходят на одной линии
- Автоматический поворот между двумя этапами клепки
- Подходит для процессов сборки шин с ручной клепкой
- Фиксация детали на этапе клепки
- Установка комплектующих после клепки
- Крепление и фиксация шины

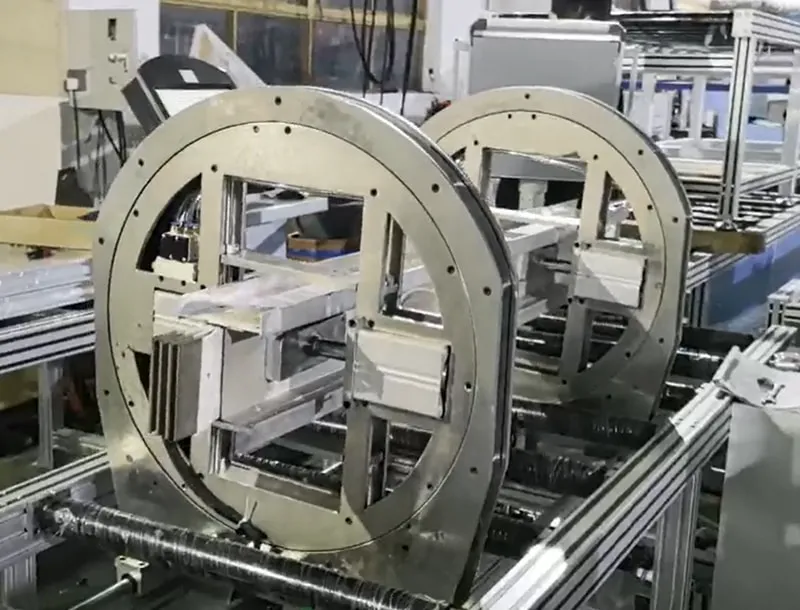

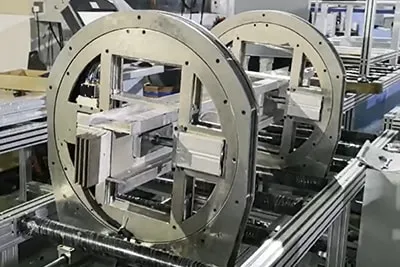

- Поворот
- Позиционирование
| Модель | KD-ZDX/H-4-6(4.5) |
| Макс. высота шинопровода | 330мм (один слой) |
| Макс. длина шинопровода | 6000мм |
| Производительность | Приблизит. 3000мм в 4 мин |
| Станок для заклепки | Не входит в комплект |
| Количество вращателей | 4 комплекта (стандарт) |
| Длина участка реверса | 4500мм |
| Количество ручных подъемных фиксаторов | 3 штуки |
| Длина станции ручной операции | 1500мм |
| Материал подвесов | Алюминий |
| Тип заклепки | Ручная |
| Источник питания | 380–415В, 50–60Гц, 5кВ |
| Размеры (Длина×Ширина×Высота) | 18000×800×1900мм |
